ESP8266 là một chip tích hợp cao - System on Chip (SoC), có khả năng xử lý và lưu trữ tốt, cung cấp khả năng vượt trội để trang bị thêm tính năng wifi cho các hệ thống khác hoặc đóng vai trò như một giải pháp độc lập.
Module wifi ESP8266 v1s cung cấp khả năng kết nối mạng wifi đầy đủ và khép kín, bạn có thể sử dụng nó để tạo một web server đơn giản hoặc sử dụng như một access point.
Chuẩn bị:
1 x ESP8266 v01s (mẫu màu đen)
1 x USB TTL CH340 có mod lại or mạch CP2102
1 x phần mền Arduino IDE (lên google tìm)
Thông số kỹ thuật Module Wifi ESP8266 V1
Wifi 802.11 b/g/n
Wifi 2.4 GHz, hỗ trợ WPA/WPA2
Chuẩn điện áp hoạt động 3.3V
Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến 115200
Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point
Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK
Hỗ trợ cả 2 giao tiếp TCP và UDP
Tích hợp công suất thấp 32-bit CPU có thể được sử dụng như là bộ vi xử lý ứng dụng
SDIO 1.1 / 2.0, SPI, UART
Làm việc như các máy chủ có thể kết nối với 5 máy con

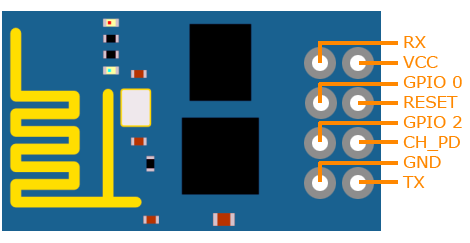

Sơ đồ chân và các chức năng Module Wifi ESP8266 V1
Sau khi tải và cài đặt arduino lên máy tính xong.
B1: cài thư viện arduino.
Vào File→ Preferences, vào textbox Additional Board Manager URLs thêm đường link sau http://arduino.esp8266.com/stable/package_esp8266com_index.json
Chọn OK để chấp nhận.
B2: vào Tool→Board→Boards Manager
Đợi một lát để chương trình tìm kiếm. Ta kéo xuống và click vào ESP8266 by ESP8266 Community, click vào Install. Chờ phần mềm tự động download và cài đặt.
B3: Vào Tool→Board→Generic ESP8266 Module,
B4: Nạp thư viện Blynk xem link bên trên bài viết.
B5: chọn cổng COM (muốn biết lên google search tìm cổng com kết nối máy tính) tương ứng với module USB-to-UART tương ứng.
B6: Download file *.ino về nạp vào chip. Nạp code vào esp8266. cách nạp sao lên google hỏi.
B7: mở trình duyệt điện thoại nhập 192.168.4.1 đăng nhập tên wifi và mật khẩu nhà bạn. Kèm theo có mã token blynk.
Nhập xong, mở app blynk trên điện thoại tận hưởng.
Chú ý: cài app blynk vào điện thoại. Đăng nhập lấy mã token mã xác thực của blynk. Cách sử dụng blynk Lên google xem nha.
Các file cần thiết bên đầu bài viết. Bây giờ mình sẽ hướng dẫn cấu hình hệ thống:
Ở chế độ này, lht70 trở thành 1 webserver có: Bạn vào cài đặt wifi trên điện thoại chọn wifi lht70
Mật khẩu: 88888888 (8 số 8)
IP: 192.168.4.1
Dùng thiết bị di động hay máy tính, kết nối vào access point này và mở trang web http://192.168.4.1
sau đó điền thông tin mạng WIFI chính nhà bạn và mật khẩu vào.
Wifi: nhập tên access point mà lht70 sẽ kết nối (wifi nhà bạn)
Password: nhập mật khẩu của wifi nhà bạn
Blynk: nhập vào mã xác thực của Bkynk (TOKEN)
Nhớ nhấn submit để lưu lại. Và khởi động lại LHT70. rút nguồn cấm lại.
Chú ý: bạn phải hàn như hình bên dưới, không cần công tắt. hàn thẳng qua luôn. rồi gắn mạch vào máy tính là nạp được. Tìm hiểu về app Blynk Đối với Blynk thì bạn vào link trên học hỏi sử dụng.
sau khi rành thì setup công tắc Blynk như hình dưới bài
